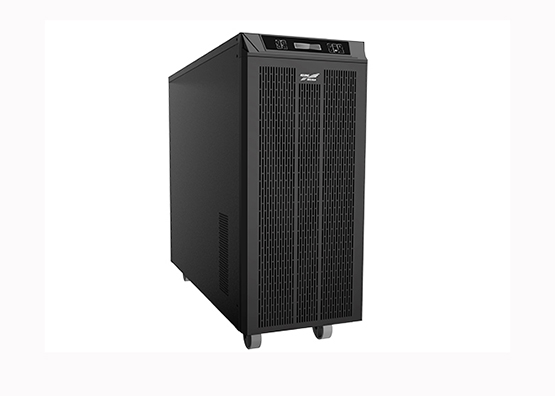

YTG31系列工频UPS（10-15kVA）

概述

YTG系列汇集科华数据三十年的研发经验，采用一脉相承的自主研发技术推陈出新，发布新一代可靠、性能突出的正弦波在线式电源产品。具有功能全、体积小、效率高、操作简便等特点，尤其适用于恶劣的电网环境。

功率段输入电压范围（Vac）：380±25%
输入频率范围（Hz） ：50±10%
输入相数：三相五线
输出电压（Vac）：220±1%，隔离变压器输出
输出频率（Hz）：50±0.5%（电池模式）
输出相数：单相
功能特点

●高性能设计

全数字控制，整机控制精度更高、实时性强，集成度高；

先进的DSP+MCU控制，整机的智能化水平更高；

●可靠性设计

具备输出隔离变压器，防止输出直流分量对负载的影响，降低输出零地电压，满足特殊行业对零地电压的要求，增强系统输出的抗冲击路能力；

在线式双变换结构设计，保护设备可以安全工作；

优异的电源输入适应性，电网适应能力强；

宽输入电压输入频率范围，减小电池的放电机会，延长电池使用寿命；

输入具有防雷浪涌设计，特殊条件下有效的保护设备；

●人性化设计

中/英文LCD液晶显示，可实时显示UPS工作状态，参数信息等，方便用户对UPS的管理；

通过液晶屏可灵活设置工作参数；

实时电池剩余容量显示，便于观测电池工作状态；

易用的网络监控功能，具备RS232/RS485输出接口，便于和电脑连接，实现对UPS的监控；

远程SNMP监控管理功能；提供实时的UPS信息；

具备直流启动功能，无市电情况下，UPS可正常开机启动；同时具备市电来电自启动，实现无人值守；

●完善的保护功能

过载保护、过温保护、短路保护、输出过欠压保护，实时的保护功能，保证UPS的可靠性和负载设备不受损坏；

电池过充保护、过放保护、接反保护等，保证电池不受损坏，延长电池使用寿命。

【关于“自主专利技术”的补充说明】
● 交流电源输出短路检测装置，专利号：CN201320443020.7
● 逆变输出变压器励磁电流采样及限流保护装置，专利号：CN201520529929.3
● 一种不间断电源过压保护电路，专利号：CN201721406744.9
● 一种UPS前级升压电路的限流保护方法及其装置，专利号：CN201810045134.3
● 一种提高逆变器的输出电流峰值系数方法及装置，专利号：CN201711070473.9
● 保护电路和供电电路，专利号：CN201922343558.0
